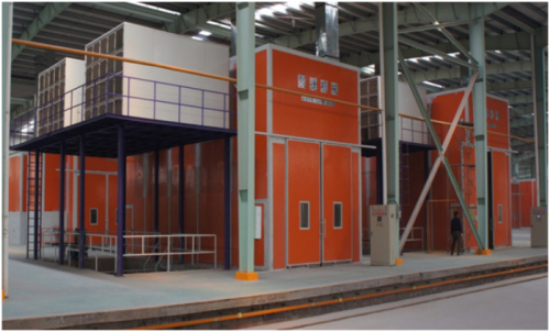

該噴涂系統適用于大巴整車、特種專用車、大型工程機械表面涂裝處理。

水旋式噴漆房功能及特點：
1. 結構簡單,施工快捷;
2．室內氣流組織平穩，漆霧不飛散;
3．設備運行穩定，凈化效率高 凈化率>98%;
4.  因采用的是風機引水原理，沒有常規的水泵循環供水系統，所以不存在設備經常堵塞的現象。

水旋式噴漆房其作用是將噴漆過程中的漆霧限制在一定區域內進行過濾處理。噴漆室制作的工作環境，能滿足涂裝作業時的空氣環境要求，保護操作者的身體，治理涂裝作業產生的廢物排放，保護環境免受污染等。是控制產品涂裝質量的重要設備
　  水簾噴漆室為工件噴涂提供：(1)潔凈的工作環境；(2)充分收集漆霧。
　  水簾噴漆室的配置按工件大小、形狀、重量及生產綱領可有多種方式：有開式、閉式之分；有連續式、間歇式之分；有工件自轉或固定之分；有單側噴涂及雙側噴涂之分。近年又發展出油簾噴漆室、下水簾噴漆室等。
　　結構上應包括：送風過濾系統、工件吊掛（輸送、自轉）裝置、水簾系統、水洗系統、排風系統、水槽、照明裝置及室體。

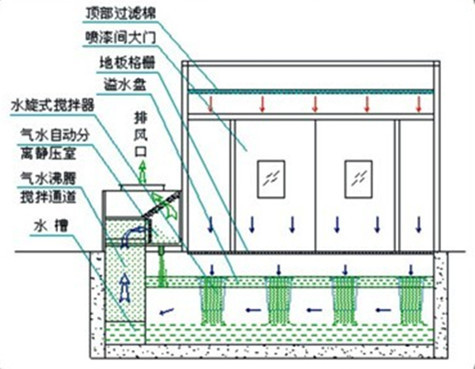

　　漆霧回收的原理：漆霧回收可分成二個部分：一是噴涂工件時，漆霧與水簾碰撞混合，水簾會溶入部分漆霧落入水槽；二是未溶入水簾的漆霧經水簾板底部縫隙進入水洗室，與霧化噴嘴噴出的水霧充分混合，氣水分離沉降后流入水槽。在水槽中定期加入漆霧凝聚劑形成漆渣。
設計要點：
1.確定合理的配置形式。
2.確定合理的噴漆室水平面空氣平均流速。
3.送風、排風系統合理匹配，保證噴漆室內微正壓。
4.水簾厚度應均勻，應注意上水槽的結構形式及供水管路分配。
5.水簾板下部至水槽液面的距離應合理。
6.水洗霧化噴嘴及管路應便于拆卸、更換及清理。
7.氣水分離沉降應充分且便于清理。

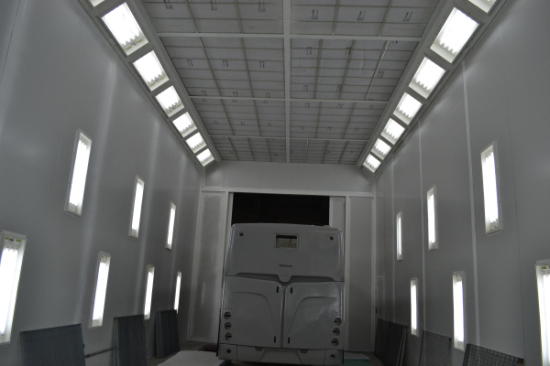

內部照明

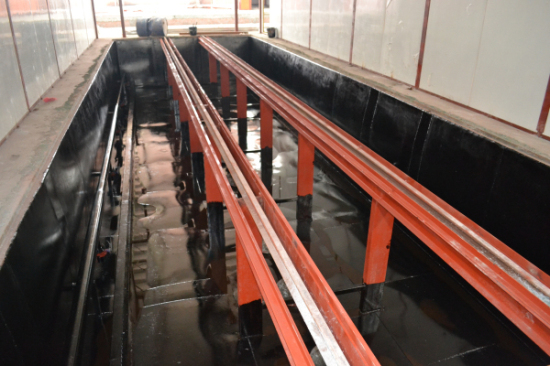

底部水盆

三維小車
